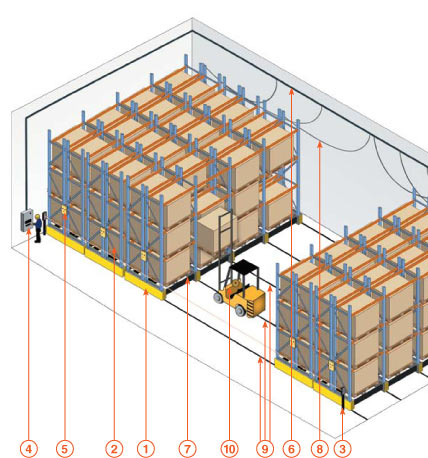

Элементы конструкции передвижных стеллажей

Передвижное основание.

Сборная рамная конструкция, на которую устанавливается стеллажи. Электродвигатели, редукторы, валы, колёсные пары и стяжки размещаются внутри основания.

Грузовой стеллаж

с фронтальной загрузкой или консольный

Система безопасности на основе фотоэлементов.

С торцевой стороны стеллажной системы вдоль каждого мобильного основания от приёмника к передатчику проходит луч, при пересечении которого человеком или ПТО происходит аварийная остановка движения стеллажей.

Центральный щит управления.

Осуществляет управление любой мобильной базой, а также переводом системы передвижных фронтальных или консольных стеллажей в «ночной» режим.

Модуль ручного управления:

кнопки «старт» и «стоп», расположенные непосредственно на стеллажной секции.

Основной короб для прокладки силового и управляющего кабеля.

Электродвигатель                  Редуктор

Рельсовые направляющие

(рис. 1 направляющие; рис. 2 опорные)

спроектированы таким образом, что не препятствуют проезду подъёмно-транспортного оборудования любого класса. Рельсы могут устанавливаться как в новых помещениях на этапе устройства пола, так и в действующих складах путём локальной реконструкции.

Силовой кабель

Пульт дистанционного управления
