Комбинированный мезонин на складе «СКС Воронеж»

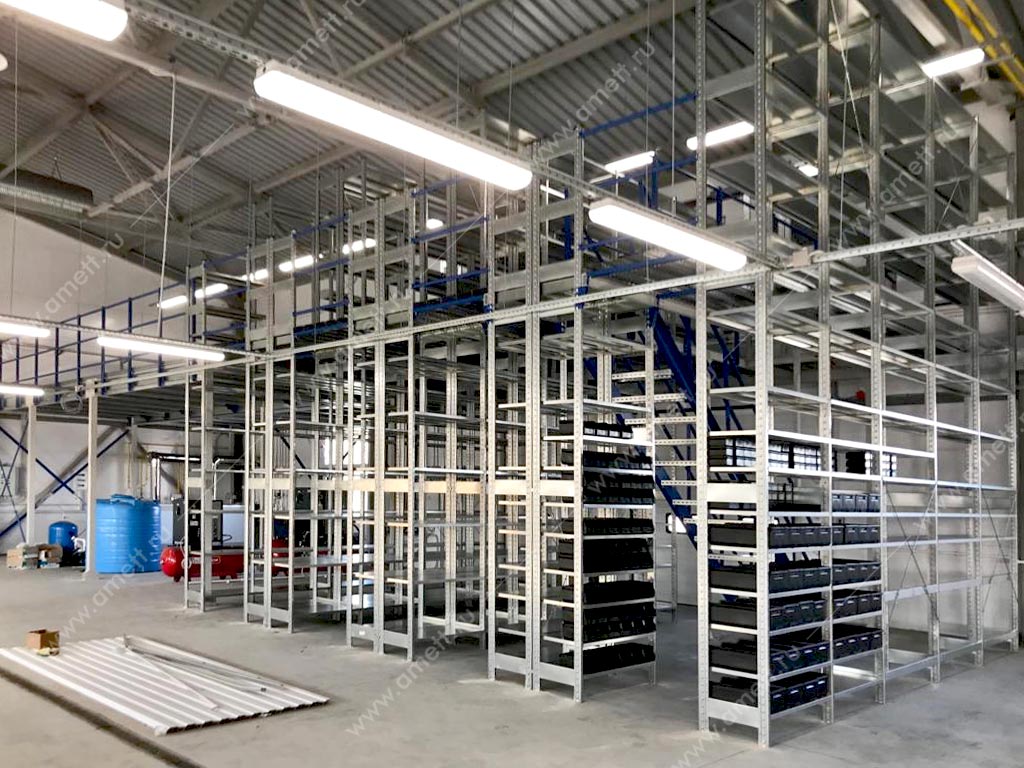

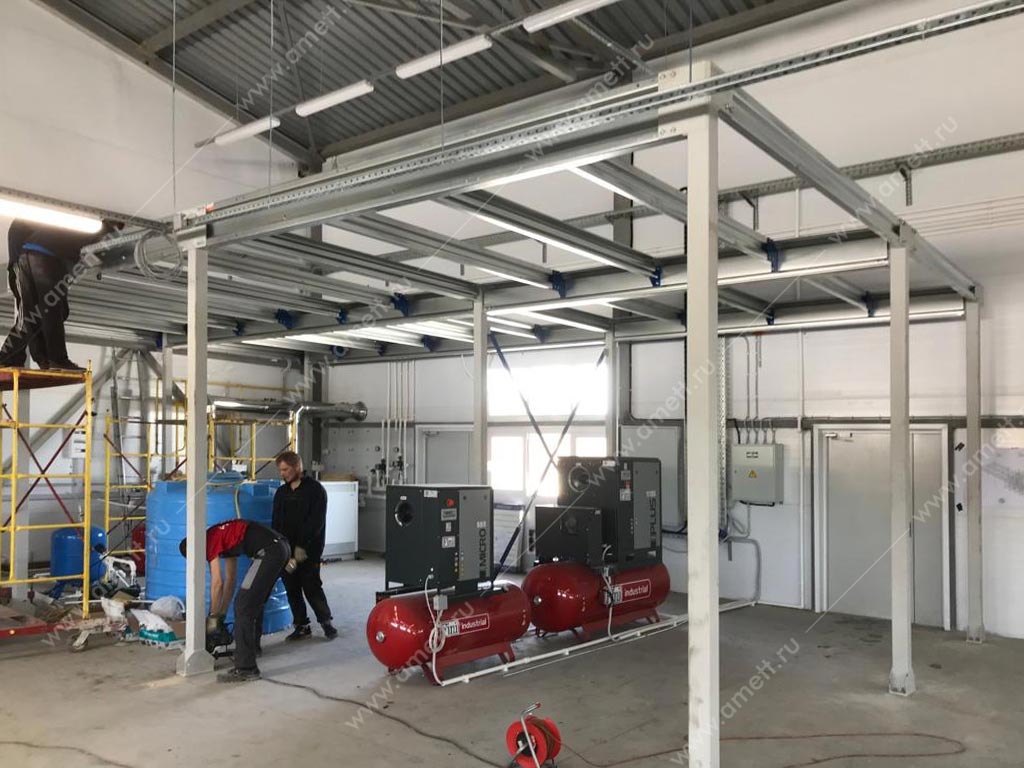

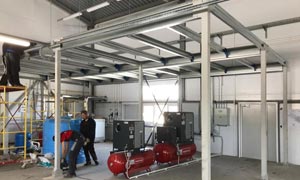

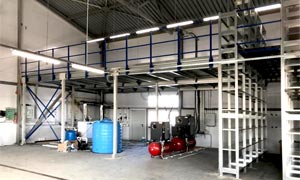

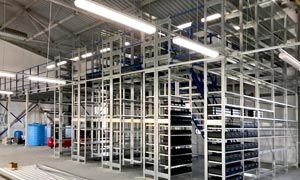

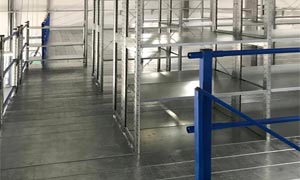

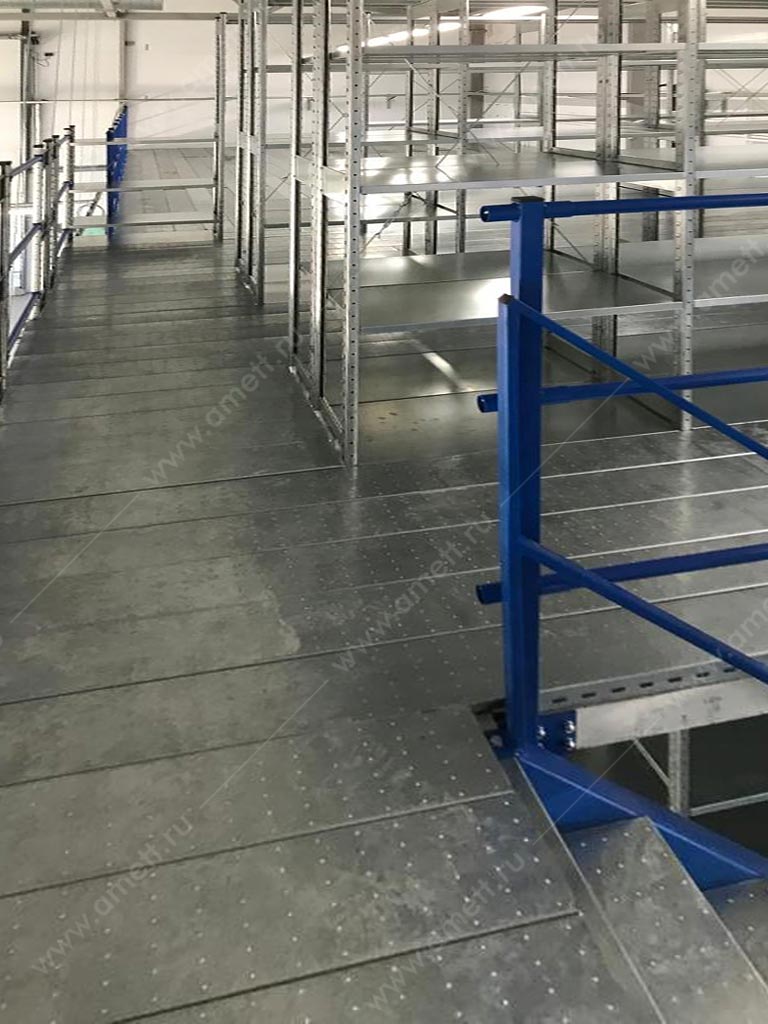

Завершён небольшой мезонин для одного из наших постоянных клиентов  «СКС Воронеж» («СКС Лада») в Воронеже. Конструкция состоит из мезонинной платформы, примыкающей к этажным стеллажам. Ещё один из примеров рачительного использования высоты склада. Мезонинная платформа располагается над стационарно установленным компрессором и прочим оборудованием. Высота второго уровня 2,35 м. (немного выше обычной), что позволяет комфортно работать на напольном уровне.

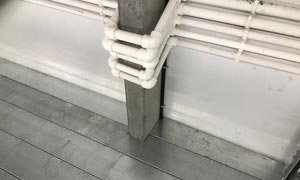

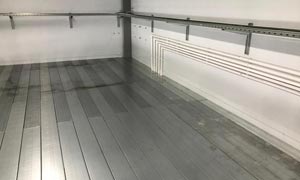

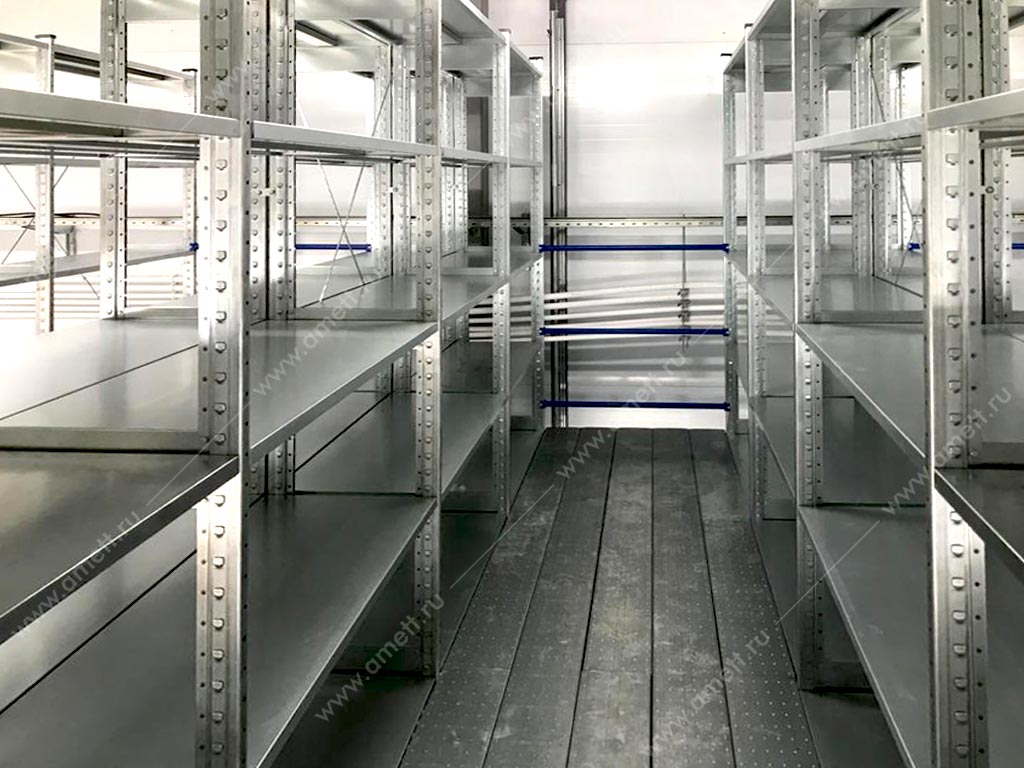

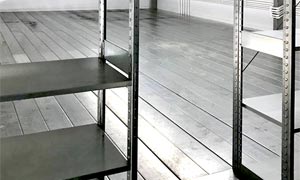

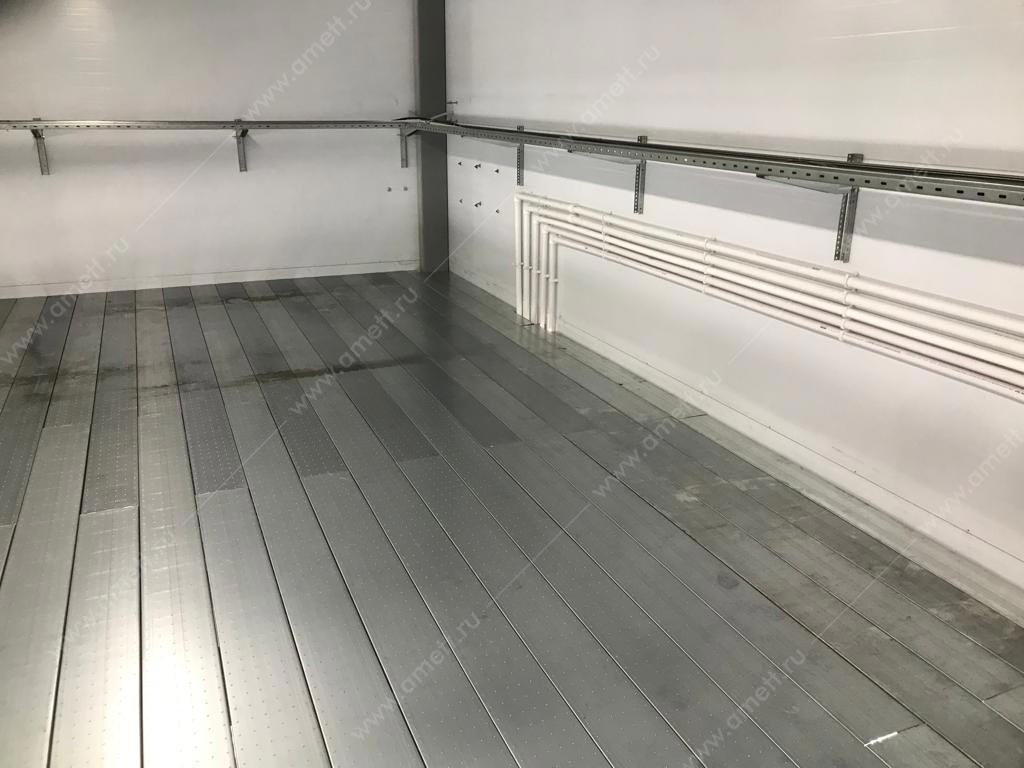

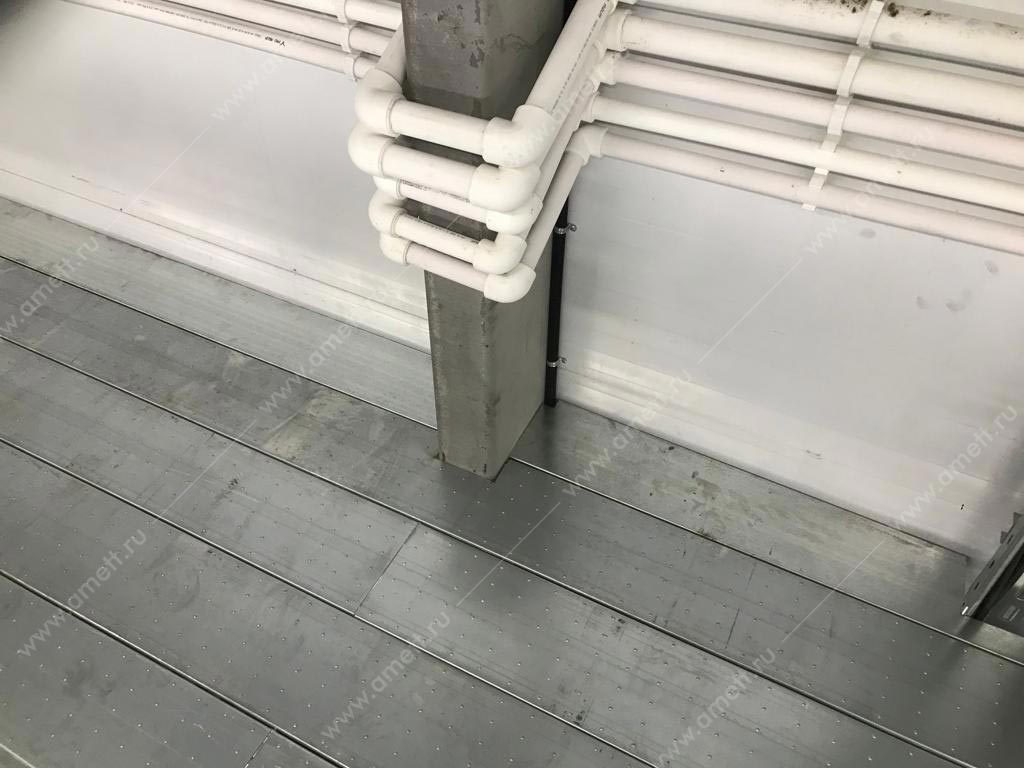

Немного необычен настил. Он сделан не из сплошных листов, а из небольших стальных холодно-деформированных С-образных профилей с противоскольжением. Благодаря такому подходу очень точно и без зазоров расположены вырезы под несущие колонны и кабель-каналы, по которым проложены коммуникации и электропитание, идущие от потолка вниз по стенам. Нагрузка на настил 300 кг/м².

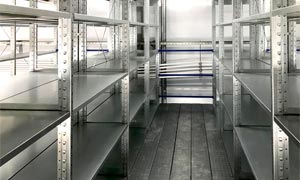

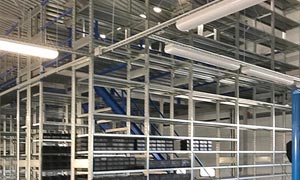

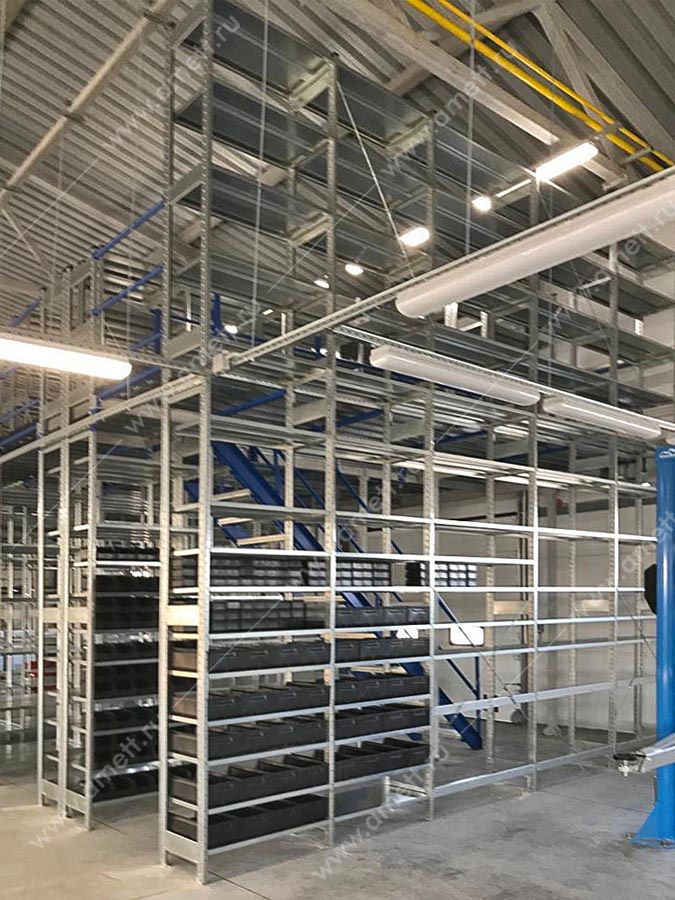

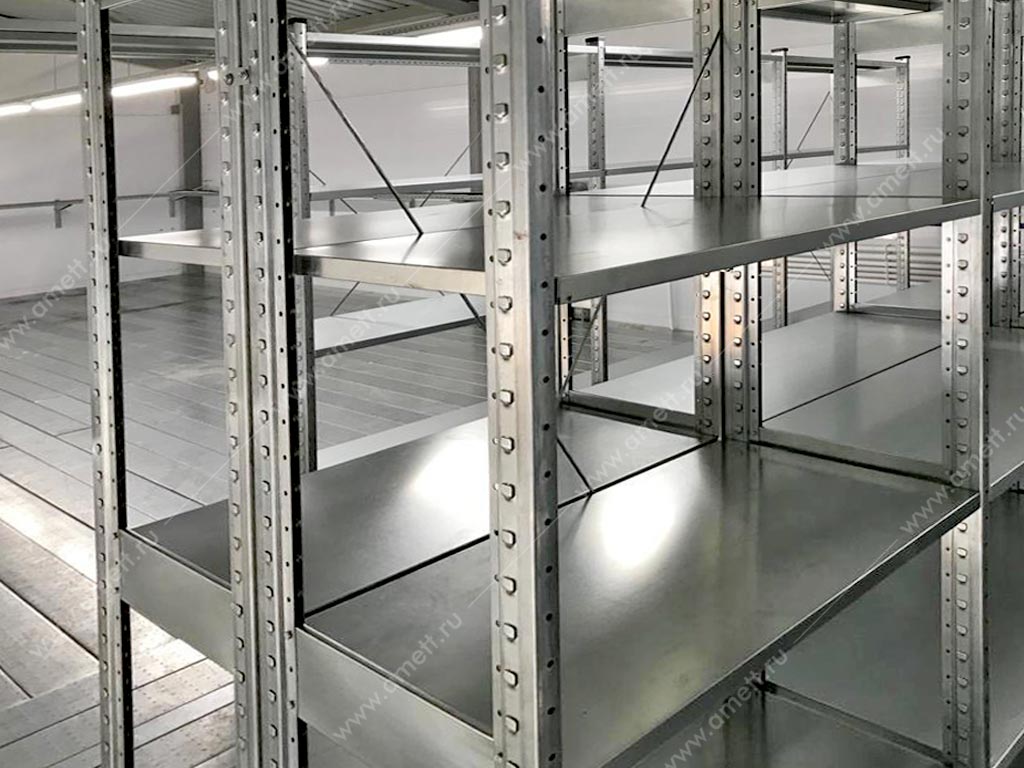

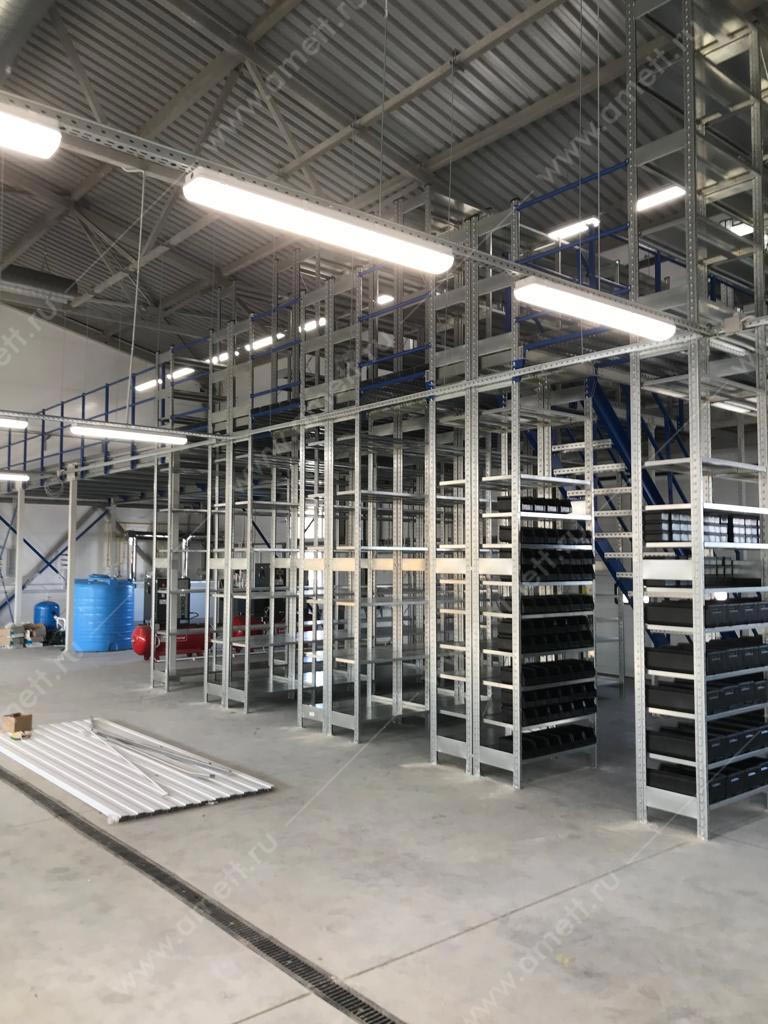

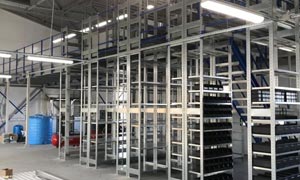

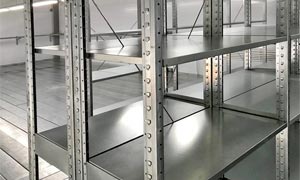

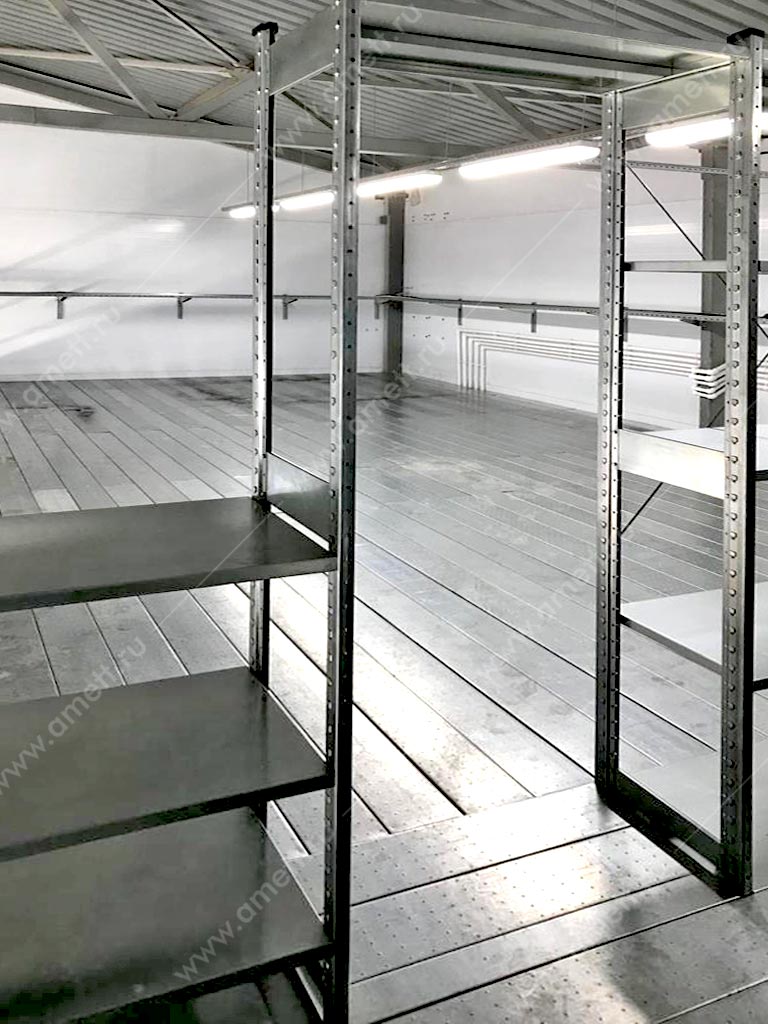

Стеллажная часть достаточно проста. Она примыкает к платформе, а в крайнем стеллажном ряду оставлен проход размером в одну секцию. Для монтажа использовались два типоразмера полок: 1200*500 мм и 900*500 мм., рассчитанных на нагрузку до 150 кг. В рамках проекта часть полок была укомплектована пластиковыми контейнерами для мелких деталей и метизов. Часть секций напольного уровня лишена нижних полок и предусматривает хранение там бочек и больших канистр.

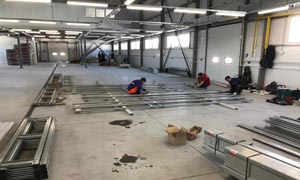

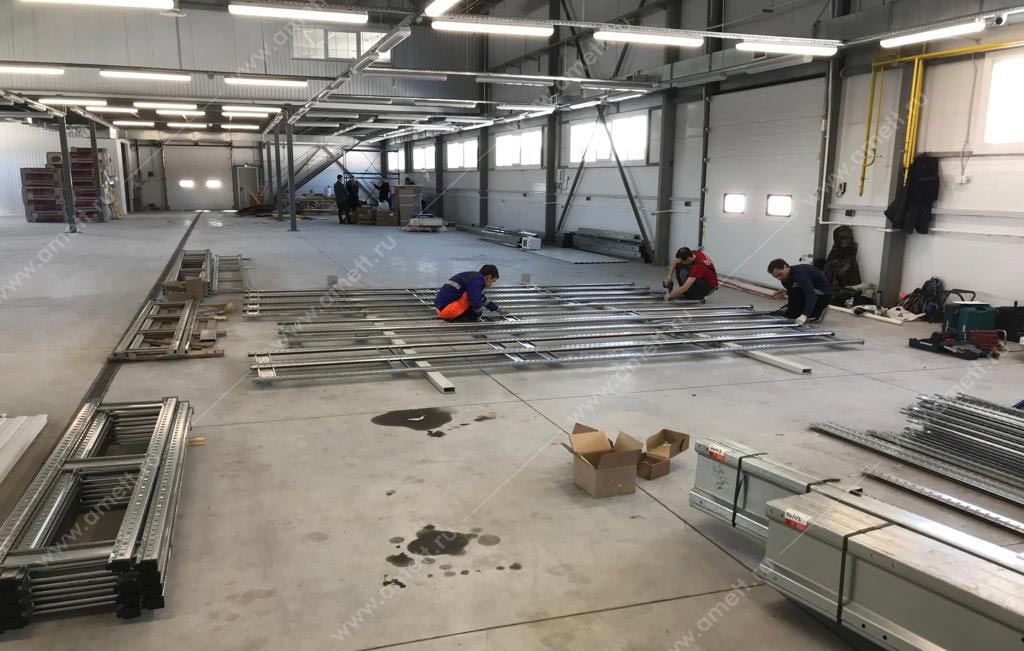

Общая площадь основания мезонина 108 м². Проект – Тульский офис АМЕТ, установка силами Воронежского подразделения. Одной из сложностей как проектирования, так и установки была необходимость вписать в конструкцию предустановленную и весьма интересную систему освещения. Её хорошо видно на фото начала сборки.
