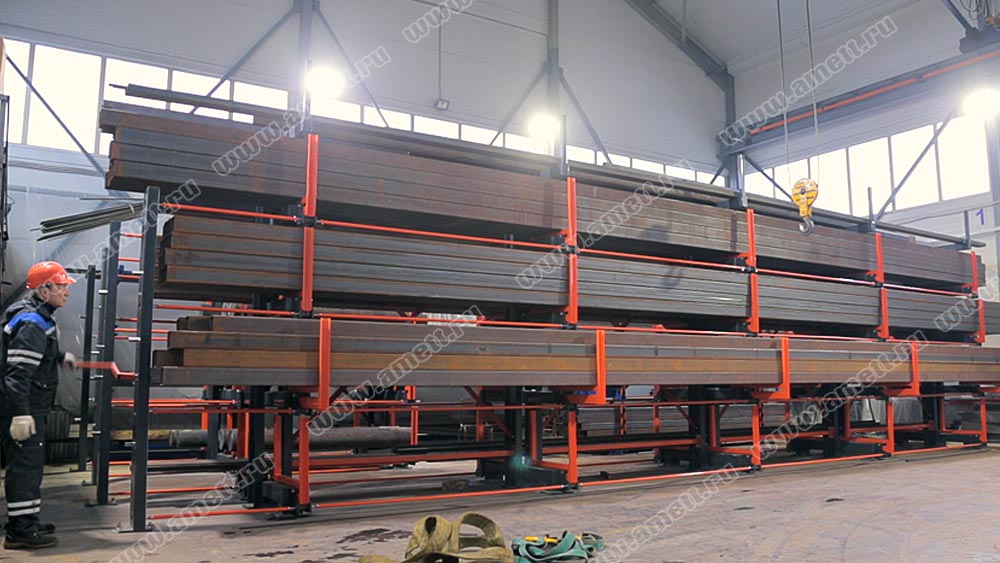

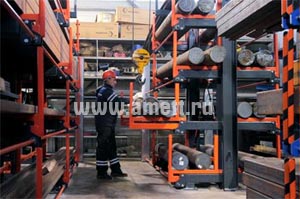

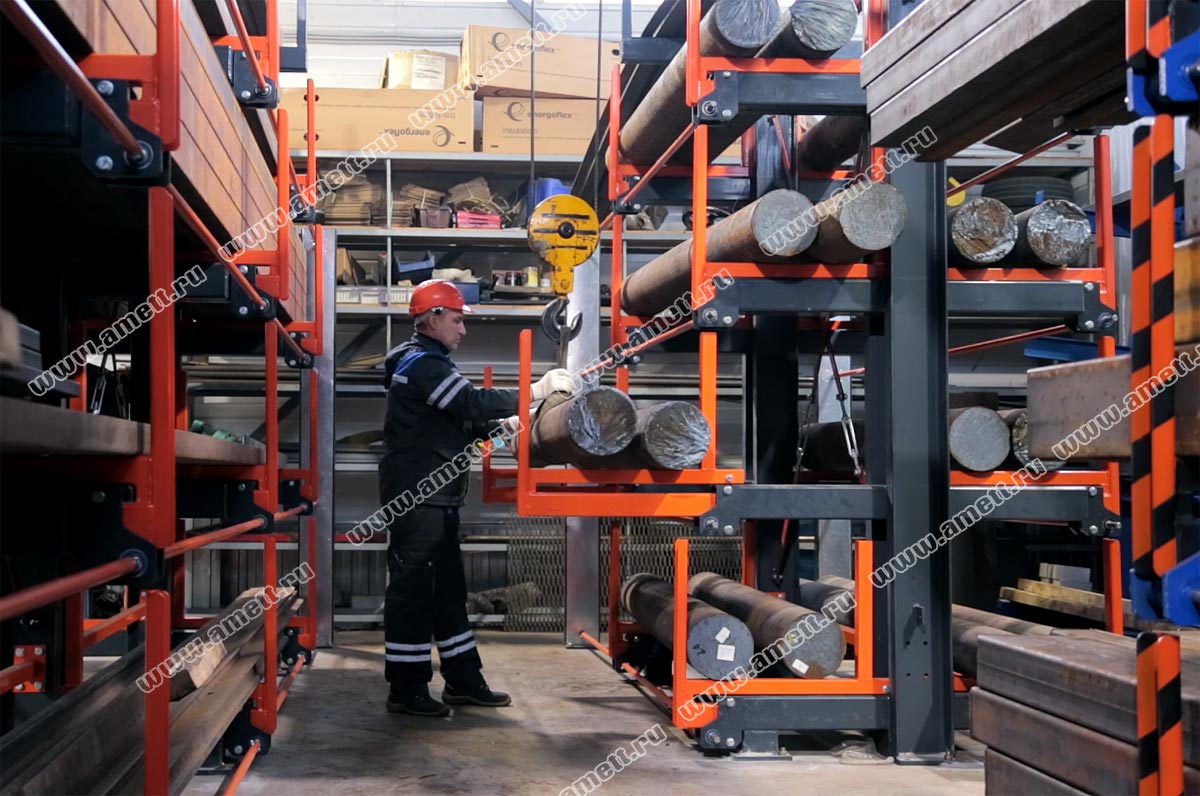

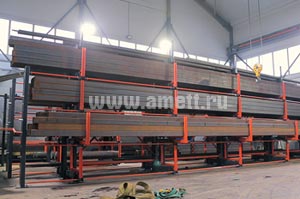

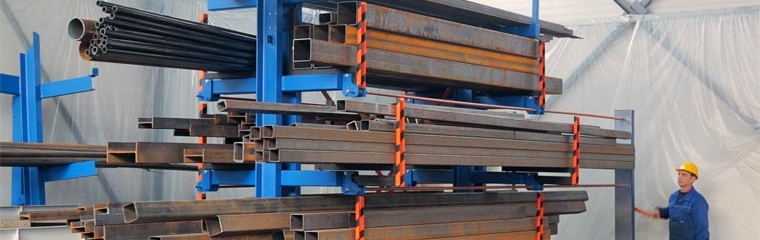

Иконка: выдвижные консольные стеллажиКонсольные стеллажи с выдвижными полками (выдвижные консольные стеллажи, стеллажи с телескопическими консолями) – одно из наиболее оптимальных решений для погрузки-разгрузки длинномерных изделий (труб, профильного металлопроката, деревянного бруса и т.п.) с помощью кран-балки. Конструкция разработана инженерами АМЕТ и производится на тульском заводе компании. Помимо складов наших клиентов, выдвижные консольные используются и на нашей собственной производственной площадке. Увидеть их в работе можно на представленном ниже видео.

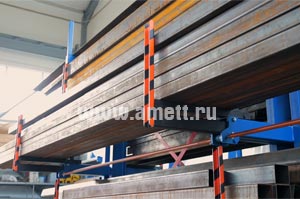

Выдвижные консольные стеллажи вид с торца

Принцип работы

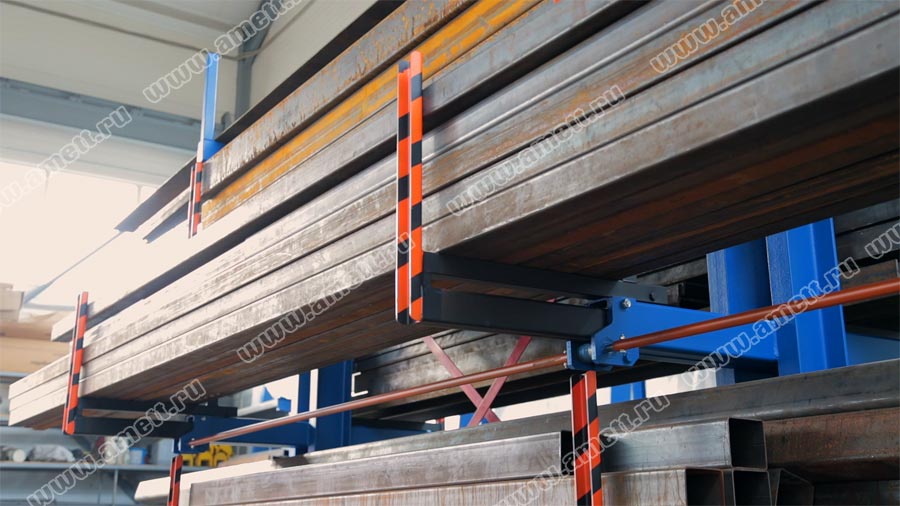

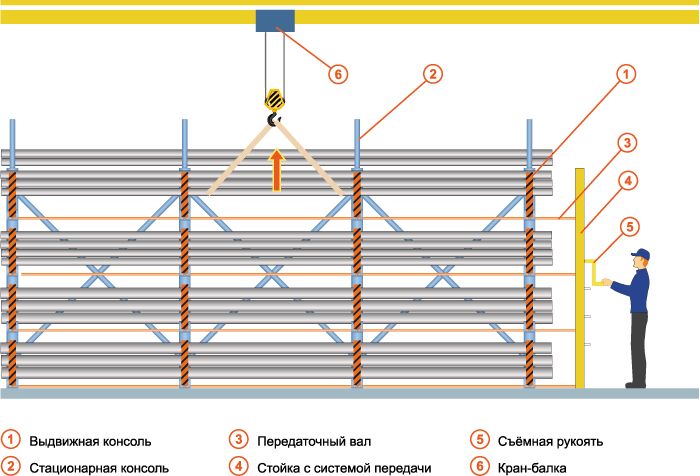

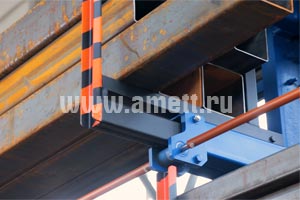

Опорные колонны снабжены полыми консолями, по которым в проход выдвигаются каретки с грузом. Одна из торцевых сторон стеллажного ряда снабжена вертикальными стойками с закреплёнными на них передаточными валами (по одному на уровень), проходящими через все консоли. Система приводится в движение с помощью мускульной силы человека. На окончание вала надевается съёмная рукоять, вращением которой можно выдвинуть весь уровень. Установленный на валу под каждой кареткой ребристый ролик выдвигает и задвигает её; сцепление обеспечивается за счёт веса груза. Система передачи в стойках позволяет человеку вращать рукоять практически не прилагая усилий.

Для увеличения ёмкости хранения консольного стеллажа с выдвижными полками, по желанию заказчика на вершине колонн можно установить стационарные консоли.

Груз с полки снимается либо весь разом, доставляется к месту назначения и там отбирается в нужном количестве, а остаток отправляется обратно на стеллаж; либо, если это возможно, берётся поштучно. Для крепления или снятия талей на верхних уровнях необходимо предусмотреть наличие передвижной лестницы с огороженной площадкой.

Для снятия длинномеров со стеллажа достаточно одного работника, управляющего кран-балкой. Загрузку рационально делать вдвоём: один опускает кран-балку, второй контролирует положение груза.

Стеллажи с телескопическими консолями



« + »

  • Значительная экономия площади склада за счёт сужения межстеллажных проходов и исключения пространства для маневрирования ПТО.
  • Экономия финансов за счёт отказа от специализированной погрузочной техники для длинномеров и квалифицированных водителей для них.
  • Удобство погрузки-разгрузки стеллажа по сравнению с обычным консольным и наклонным.
  • Безопасное хранение и захват талями длинномеров круглого сечения.
  • Не требуются операторы с высокой квалификацией.
  • Цена от производителя.
  • Гарантийное обслуживание. Оперативный ремонт.



« – »

  • Ширина проходов не минимально возможная – больше, чем у узкопроходных стеллажей.
  • Высота – не более 3 м.



Консольные стеллажи с выдвижными полкамиПредельные характеристики

  • Высота – 3 м.
  • Длина груза – до 12 м.
  • Грузоподъёмность – 30 т. на стеллаж.
  • Межстеллажный проход (определяется глубиной каретки плюс расстояние для удобной работы оператора склада на лестнице) – 1,2 – 1,5 м.



Цена стеллажа с выдвижными консолями

Стоимость консольника с мобильными полками зависит от его характеристик: длины груза, высоты, грузоподъёмности, и рассчитывается индивидуально для каждого проекта.

Ориентировочная стоимость для стеллажа грузоподъёмностью 20 тонн и длиной проката до 4 метров – 450000 руб.

Вы можете узнать стоимость конструкции по Вашим параметрам, оставив заявку на расчёт стеллажа для работы с кран-балкой на странице заказа или позвонить нам по телефону 8 (495) 181-55-57.



Консольные стеллажи с выдвижными полкамиГарантия

2 года с момента сдачи проекта заказчику при условии соблюдения правил эксплуатации.

Также компанией АМЕТ могут быть произведены платный ремонт стеллажей с телескопическими консолями, не подпадающий под гарантию (повреждение стеллажей при неаккуратной работе с кран-балкой, последствия стихийных бедствий и т.п.)



Способы погрузки-разгрузки стеллажей с выдвижными консолями

Консольные стеллажи с выдвижными полкамиКран-балка. Конструкции с мобильными консолями разработаны специально для работы с кран-балкой. Подходит любой тип с дистанционным радиоуправлением (кнопочным или джойстиковым). Настоятельно не рекомендуется использовать кран-балку с кабельным управлением, как небезопасную для оператора и неудобную в работе со стеллажами.

Погрузочная техника. Применение ПРТО возможно, однако это лишает всю систему хранения одного из её основных достоинств – компактности, так как расстояние между стеллажными рядами придётся делать даже бо́льшим, чем для обычных консольников.

Вручную. В случае размещения достаточно лёгкого груза, к примеру, деревянного бруса, полимерных или тонких металлических труб, стеллажи с выдвижными полками достаточно удобны для погрузки-разгрузки поштучно или небольшими объёмами силами одного-двух работников склада.



Консольные стеллажи с выдвижными полкамиВарианты исполнения

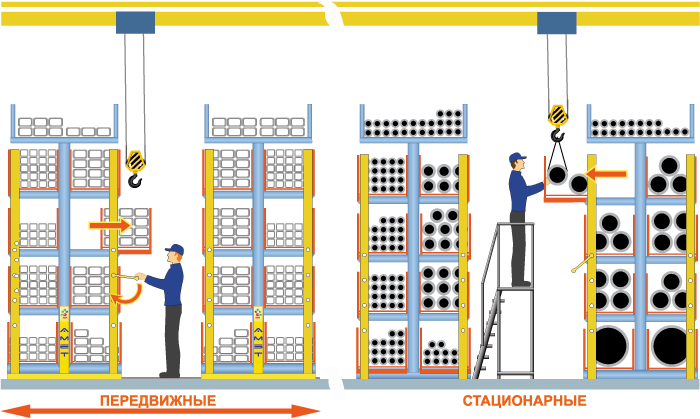

  • Стационарная установка.
  • Установка на мобильные основания.
  • Облегчённая версия: для хранения и штучного подбора вручную лёгких длинномеров (металлических труб малого диаметра или полимерных труб).
  • Комбинированные консоли: часть рядов консолей выдвижные, часть – обычные.
  • Обшивка мобильных кареток металлическим ограждением или сеткой для создания выдвижного контейнера.

Частые вопросы:

  • Стеллажная система представляет собой комплексное решение, и его цена складывается из многих факторов, а потому рассчитывается для каждого проекта отдельно. Если Вы хотите узнать стоимость необходимого оборудования, необходимо предоставить нам следующие данные:

    • тип стеллажей;
    • предполагаемая высота стеллажей;
    • размер и количество ярусов/полок;
    • нагрузки на кв. метр или полку;
    • тип хранимого груза (паллеты, короба, мелкоштучный, крупногабаритный и т. п.)

    На основании этих данных будет рассчитана точная стоимость проекта. Приблизительная стоимость может быть названа по телефону или электронной почте в течение одного-двух дней с момента подачи заявки. Коммерческое предложение с итоговой ценой предоставляется в течение недели, после уточнения всех деталей и (по необходимости) выезда специалиста на замеры помещения.

  • Часть предлагаемой продукции мы производим сами. Наше производство находится в г. Тула. Завод оснащён современным импортным оборудованием, на котором работают специалисты с многолетним стажем. Продукция, изготавливаемая нашим заводом это

    • передвижные стеллажи любого типа;
    • универсальные стеллажные системы – полочные стеллажи для среднетяжёлых грузов. На базе этих стеллажей выпускаются автостеллажи, комбинированные стеллажи, стеллажно-мезонинные системы;
    • стеллажи с системой push back;
    • платформенные мезонины – отдельно стоящие многоярусные платформы, увеличивающие полезную площадь помещения за счёт создания одного или нескольких полуэтажей.
  • Все наши проекты реализуются по техническому заданию, поэтому нашим инженерам желательно получить от Вас следующую информацию:

    • схему склада, на которой точно указаны размеры сетки колонн, двери, ворота, окна, коммуникации;
    • требования к товару (тара, габариты и масса, единицы упаковки, частота перемещений груза и т. п.);
    • данные по имеющейся или планируемой к использованию техники (грузоподъёмность, высота подъёма, ширина рабочего коридора, габариты);
    • сведения о необходимости организации зон приёмки, сортировки, упаковки, отгрузки, экспедиции и других (если такие зоны уже организованы, то необходима информация об их конфигурации и площадях);
    • специальные требования (если таковые есть) к стеллажной системе.
  • Нет. Мы готовы принять заказы из любого региона России. Более того, у нас имеются представительства в других городах: Санкт-Петербурге, Воронеже, Белгороде и Туле. Адреса, электронную почту и телефоны Вы можете посмотреть в разделе Контакты.

  • Доставка входит в стоимость проекта, если нет каких-либо других пожеланий (к примеру, если Вы имеете собственный транспорт для перевозки длинномерных грузов и Вам выгоднее воспользоваться им). Доставка осуществляется как автотранспортом, так и железнодорожным в зависимости от пункта назначения. Всеми транспортными вопросами занимаемся мы сами.

  • Главнейшее требование к помещению – это высококачественный промышленный пол. Согласно ГОСТ 16140-77 стеллажи должны быть установлены на ровной площадке с твёрдым покрытием, имеющей уклон с учётом неплоскостности 0,002. Остальные параметры учитываются при проектировании стеллажной системы. В старых помещениях желательно заранее провести проверку крыши и, по необходимости, кровельные работы.

    Для установки полочных стеллажей не требуется специальный промышленный пол, однако сохраняются требования: твёрдая ровная поверхность с уклоном не более 0,002.

    Для монтажа стеллажей необходимо удалить из помещения от посторонние предметы, погрузочную технику и прочее, а также обеспечить подачу электроэнергии и освещения.
